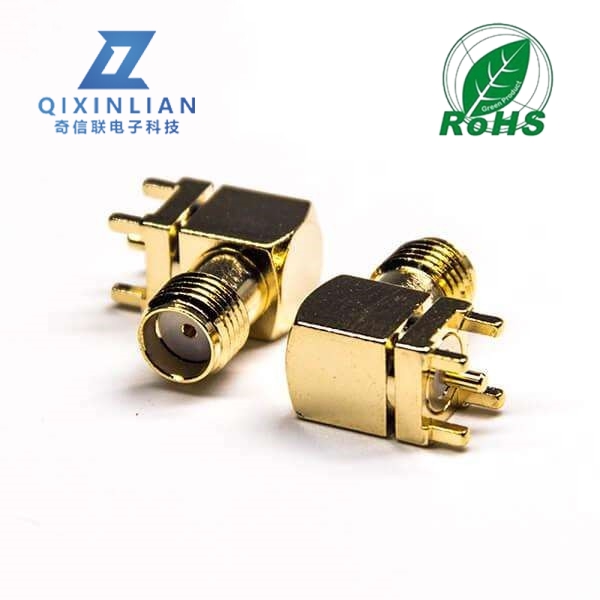

镀金弯式sma母头90度穿孔式接PCB板50欧姆

  • 镀金弯式sma母头90度穿孔式接PCB板50欧姆
  • 镀金弯式sma母头90度穿孔式接PCB板50欧姆
产品描述

料号:QXL-207-0243

产品特点:

  高性能电子连接器,频率高达18GHz,低反射;

√  螺纹连接结构保证产品在使用过程中具有低损耗和高安全性的特征;

  高质量原厂出货30天无忧退换货;

  来自品牌OEM原厂批发,相同质量,更实惠的价格;

主要应用:

√  航天和国防:手持现场设备、仪表

√  医疗:仪表

√  商用汽车:蓝牙、GPS

√  通讯、电信:基站

√  数据,通信:WIFI网络,无线城域网(WiMAX)

√  工业:主动/被动组件,仪表,机器对机器通信





联系我们

产品详情

电气性能:

阻抗50 ohm
频率范围0~18 GHz
电压驻波比直式≦1.3max/弯式≦1.5max
耐电压

接RG142,RG405线缆时为1000 V rms

接RG316,RG402线缆时为750 V rms

接RG142,RG405线缆时为500 V rms

工作电压

接RG142,RG405线缆时为500 V rms

接RG316,RG402线缆时为375 V rms

接RG142,RG405线缆时为170 V rms

中心接触电阻≦6.0 mΩ (Milliohms max.)
外接触电阻围≦2.0 mΩ (Milliohms max.)
绝缘电阻≧5 x 10³ mΩ (Megohms min.)

机械性能:

耦合方式1/4-36螺纹锁紧
保持力15 lbs min.
连接螺母扭矩30 in-lbs. min.
配接耐久性大于500次(使用铍铜接触件时)

环境性能:

温度范围-65℃~+165°℃
振动MIL-STD-202 Meth.204
抗腐蚀性MIL-STD-202 Meth.101

材质:

部件材料表面处理
主体BrassAu:1-3u"
绝缘子TEFLONNONE
中心针BRASSAu:5u"
